QZ球型支座-球形支座之多向活动支座DX主要尺寸重量表

产品简介

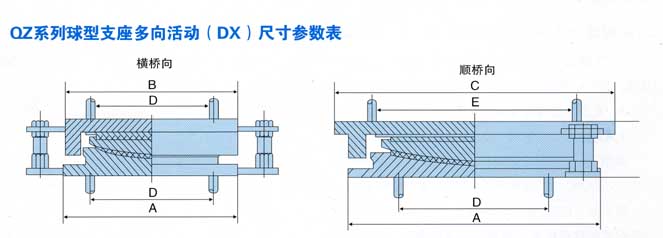

QZ系列球型支座多向活动(DX)尺寸参数表

支座	支座	A	B	C			D	E	F			支座重量			H	地脚螺栓
反力	转角			e=	e=	e=			e=	e=	e=	e=	e=	e=		直径×长度
(KN)	θ(rad)			±50	±100	±150			±50	±100	±150	±50	±100	±150		M×L
1000	0.01～0.02	300	350	410	510		240	290	350	450		65	72		79	M20×400
1500	0.01～0.02	350	390	460	560		290	330	400	500		85	93		84	M20×400
2000	0.01～0.02	400	440	510	610		320	360	430	530		111	119		89	M20×400
2500	0.01～0.02	445	485	555	655		355	395	450	550		166	178		105	M24×460
3000	0.01～0.02	480	520	590	690	750	380	420	470	570	670	196	208	220	110	M24×460
4000	0.01～0.02	540	580	650	750	850	430	470	530	630	730	254	267	281	115	M27×500
5000	0.01～0.02	600	640	710	810	910	490	530	580	680	780	351	370	388	127	M30×500
6000	0.01～0.02	660	700	770	870	970	530	570	640	740	840	447	467	487	137	M33×550
7000	0.01～0.02	710	750	820	920	1020	570	610	680	780	880	559	583	608	147	M36×500
8000	0.01～0.02	740	780	850	950	1050	605	645	720	820	920	631	657	682	152	M39×600
9000	0.01～0.02	790	830	900	1000	1100	640	680	760	860	960	771	801	832	162	M42×600
10000	0.01～0.02	825	865	935	1035	1135	665	705	790	890	990	851	883	915	167	M42×600
12500	0.01	910	940	1000	1100	1200	710	740	800	900	1000	1046	1081	1115	191	M45×600
	0.015	930	960	1020	1120	1220	730	760	820	920	1020	1083	1118	1154
	0.02	960	990	1050	1150	1250	760	790	850	950	1050	1148	1185	1221
15000	0.01	990	1020	1080	1180	1280	790	820	880	980	1080	1321	1358	1396	207	M48×600
	0.015	1010	1040	1100	1200	1300	810	840	900	1000	1100	1368	1406	1445
	0.02	1040	1070	1130	1230	1330	840	870	930	1030	1130	1440	1480	1519
17500	0.01	1050	1080	1140	1240	1340	810	840	900	1000	1100	1560	1600	1640	211	M56×800
	0.015	1090	1120	1180	1280	1380	850	880	940	1040	1140	1661	1702	1744
	0.02	1120	1150	1210	1310	1410	880	910	970	1070	1170	1739	1782	1824
20000	0.01	1110	1140	1200	1300	1400	870	900	960	1060	1160	1876	1923	1970	227	M60×800
	0.015	1150	1180	1240	1340	1440	910	940	1000	1100	1200	192	2040	2088
	0.02	1180	1210	1270	1370	1470	940	970	1030	1130	1230	2082	2132	2180
